Устранение мерцания монитора Samsung Syncmaster 931BW

Раздел: Ремонт техники

Если вы столкнулись с проблемой мерцания монитора, не спешите бежать в магазин и покупать новый или платить бешеные деньги за ремонт, возможно вы сможете решить данную проблему своими руками. Все дело в электролитических конденсаторах, которые находятся на плате питания внутри монитора. Ниже будет представлен guide (инструкция) на примере монитора Samsung Syncmaster 931BW.

Необходимые инструменты:
- крестовая и плоская отвертки (для разбора монитора);
- паяльник, припой и паяльный флюс;
- электролитические конденсаторы (можно найти в магазинах электроники);
- тряпочка и вода для очистки флюса с платы.

Проверка монитора:
Запускаем наш неисправный монитор и видим как экран мерцает. Смотрим видео:

Приступим к разборке монитора:

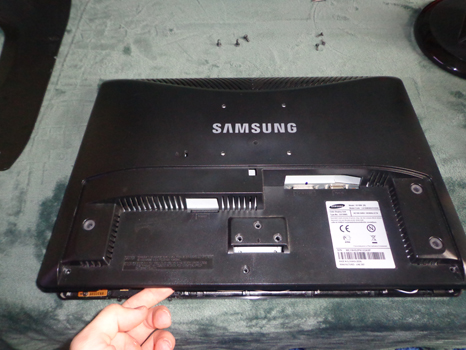

Для начала положим монитор на мягкую поверхность, чтобы не повредить экран и снимем заднюю крышку легким движением вниз:

Разборка Samsung Syncmaster 931BW - снятие задней крышки

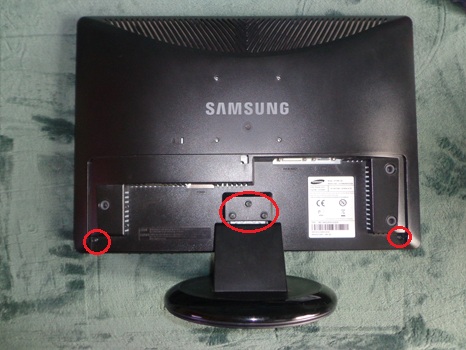

Затем открутим 3 винта, держащие подставку и 2 винта по бокам монитора:

Разборка Samsung Syncmaster 931BW - откручиваем винты

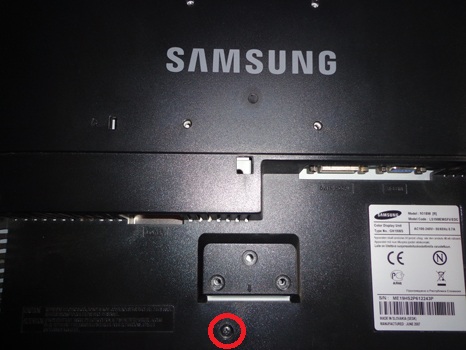

Открутив подставку, сразу под ней видим еще один винт, который надо открутить:

Разборка Samsung Syncmaster 931BW - откручиваем винты

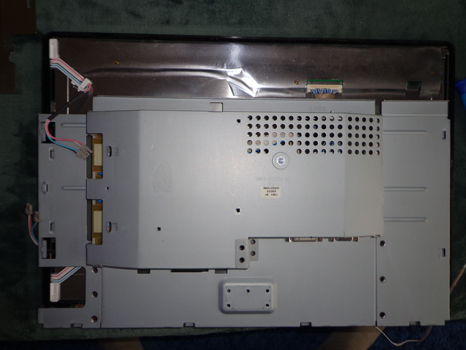

Снимаем заднюю панель монитора легким движением руки вверх. Обратите внимание, что делать это нужно именно с нижней части и очень аккуратно, потому что можно повредить защелки сверху:

Разборка Samsung Syncmaster 931BW - снятие задней панели

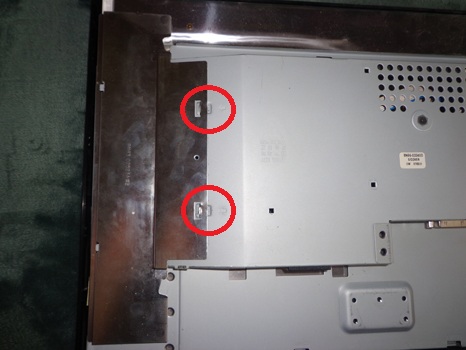

Отщелкиваем металлическую пластину слева плоской отверткой (используем 2 отверстия, отмеченные на рисунке):

Разборка Samsung Syncmaster 931BW - отщелкиваем металлическую пластину

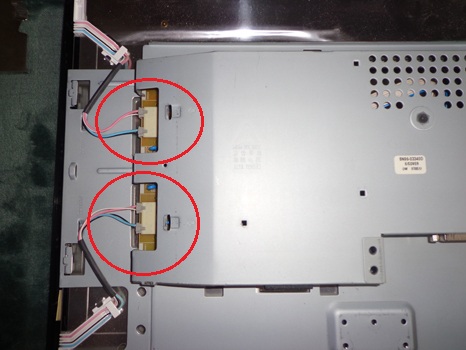

Вытаскиваем 4 провода на защелках. Внимание! Запоминаем последовательность! (сверху розовый, снизу голубой)

Разборка Samsung Syncmaster 931BW - отсоединяем провода

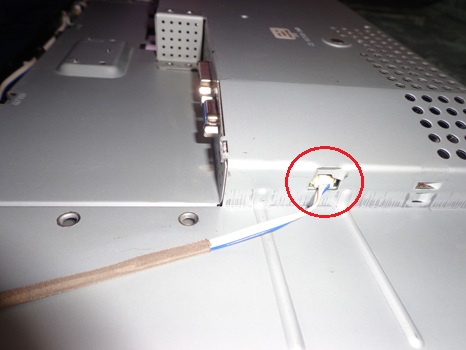

Отсоединяем провод справа (он тоже с защёлкой):

Разборка Samsung Syncmaster 931BW - отсоединяем провод

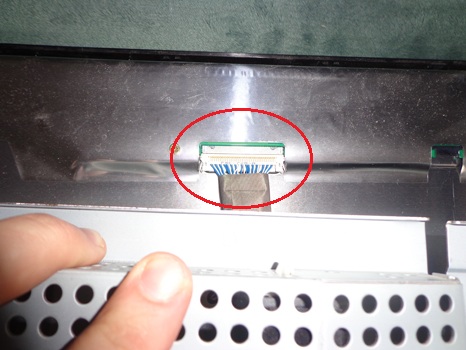

Вытаскиваем шлейф сверху. Нажимаем на защелки по бокам:

Разборка Samsung Syncmaster 931BW - отсоединяем шлейф

Теперь снимаем задний блок от дисплея:

Разборка Samsung Syncmaster 931BW - снимаем задний блок

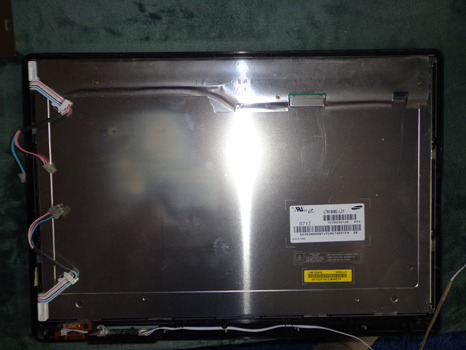

Дисплей монитора можно отложить в сторону, не снимая пластмассовой окантовки (положите его в безопасное место, чтобы не повредить поверхность):

Разборка Samsung Syncmaster 931BW - дисплей

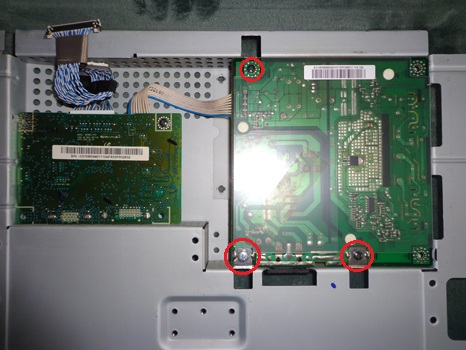

Перевернув заднюю панель, которую мы сняли, откручиваем еще 3 винта, чтобы вытащить плату:

Разборка Samsung Syncmaster 931BW - откручиваем винты

Вытащив плату, отсоединяем еще один провод:

Разборка Samsung Syncmaster 931BW - отсоединяем провод

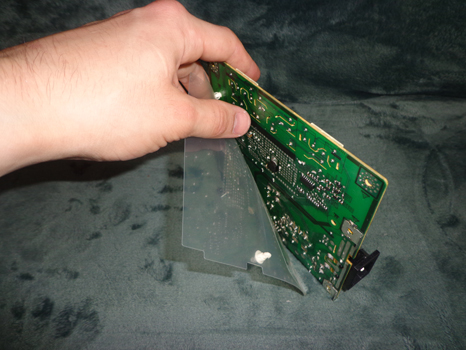

Отсоединяем защитную пленку от платы:

Разборка Samsung Syncmaster 931BW - отсоединяем защитную пленку

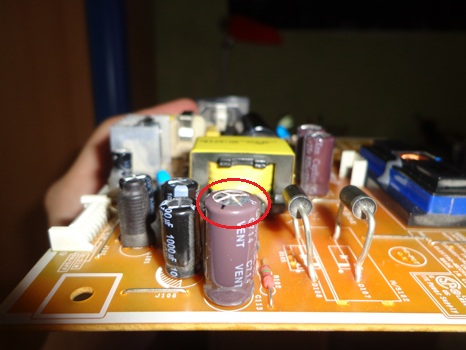

Обращаем внимание на конденсаторы на плате. В моём случае коричневые конденсаторы вздулись. Посмотрите на поверхность конденсатора, если она не плоская, то конденсатор мертвый или полумертвый.

Проверка конденсаторов на плате

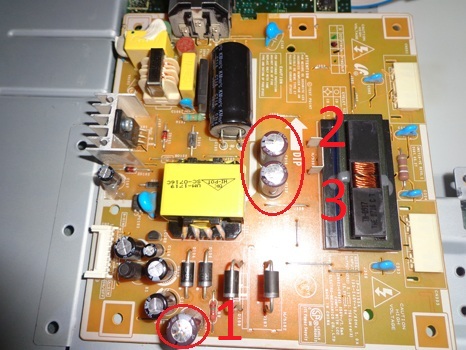

Мы обнаружили 3 неисправных вздутых конденсатора:

Неисправные вздутые конденсаторы

Пайка:

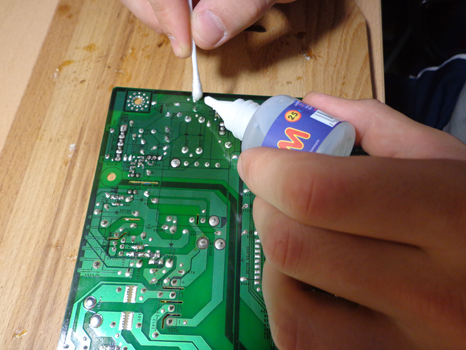

Прежде, чем приступить к пайке, обрабатываем место пайки паяльным флюсом:

Обработка паяльным флюсом

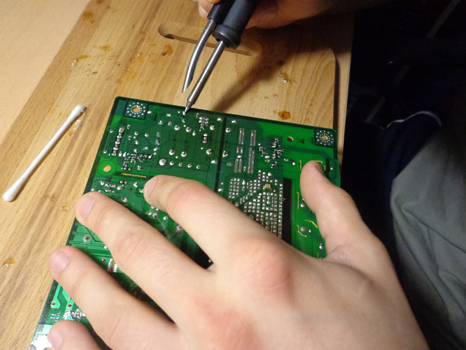

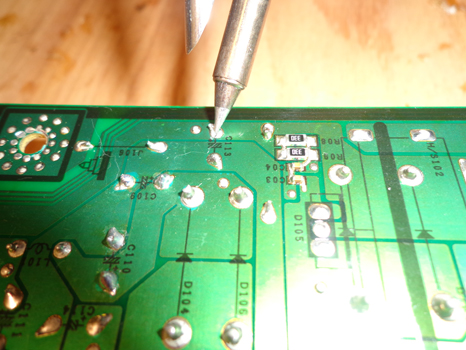

Затем выпаиваем поврежденные конденсаторы:

Разборка Samsung Syncmaster 931BWВыпаиваем поврежденные конденсаторы

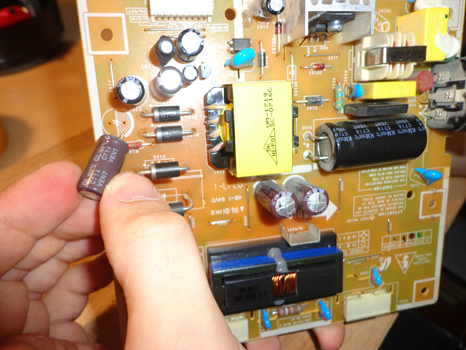

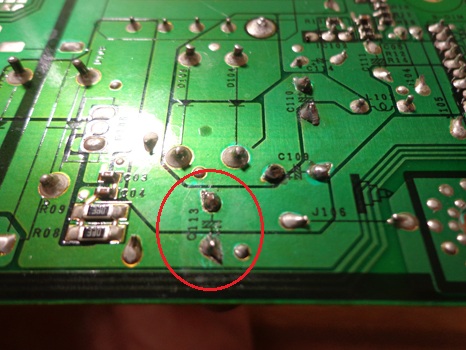

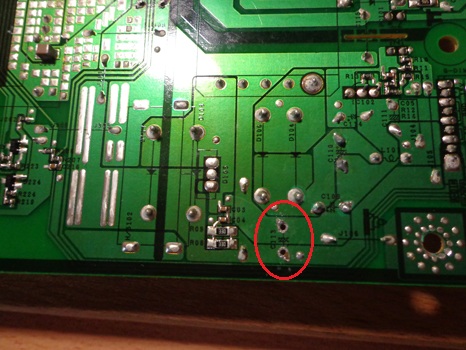

Отпаяв ножки конденсатора с обратной стороны платы, отсоединяем его от платы, а затем оставшиеся два:

Отсоединяем конденсатор от платы

Перед тем как припаять новые, еще раз обрабатываем место пайки флюсом:

Обработка паяльным флюсом

А вот и достойная замена старым конденсаторам! Новые конденсаторы должны быть такой же емкостью, как и старые. В моем случае 820 микрофарад:

Конденсаторы ёмкостью 820 микрофарад

После пайки очищаем плату от флюса водой и тряпочкой:

Очистка платы от флюса

Завершение:
Теперь можно собрать монитор и оценить результат наших действий:
